Vrtnou soupravu HVS 6132 jsme zakoupili v technickém stavu „na odpis“. Poškozené hydraulické okruhy, opotřebované vedení, rozsáhlé znečištění, nefunkční systém ovládání. To vše je repas vrtné techniky.
Co by jiní považovali za odpad, my jsme brali jako výzvu.
Cíle a rozsah opravy
Naší prioritou bylo:
kompletně repasovat mechanické části (čepy, vedení, uchycení),
opravit a znovu přetěsnit hydraulické okruhy,
odstranit závady elektroinstalace a ovládání,
přizpůsobit soupravu pro nové nasazení v tryskové injektáži,
vše zvládnout vlastními kapacitami v rámci firmy.

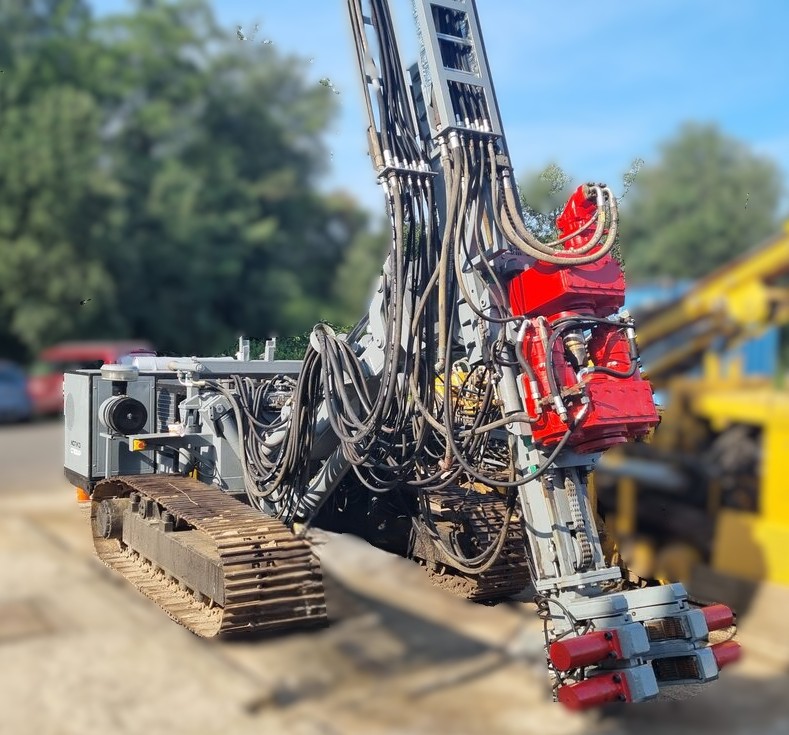

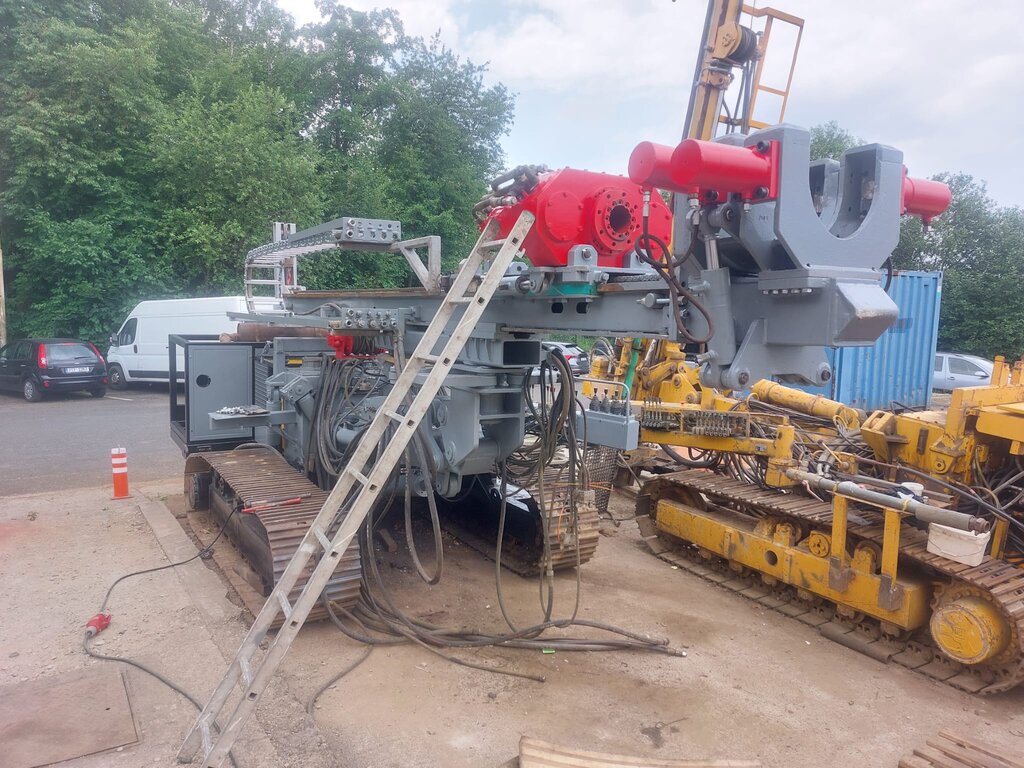

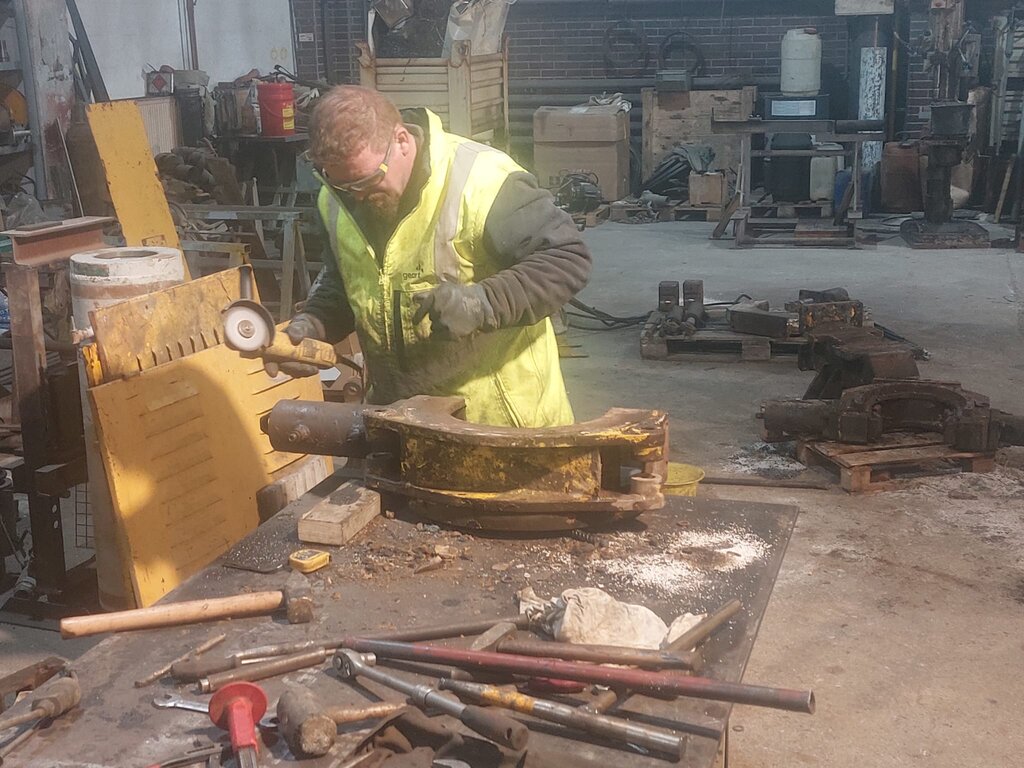

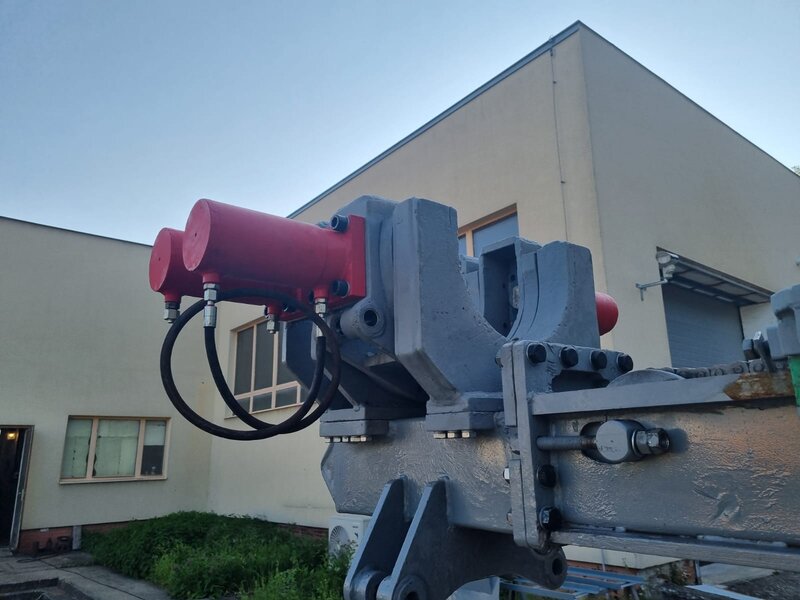

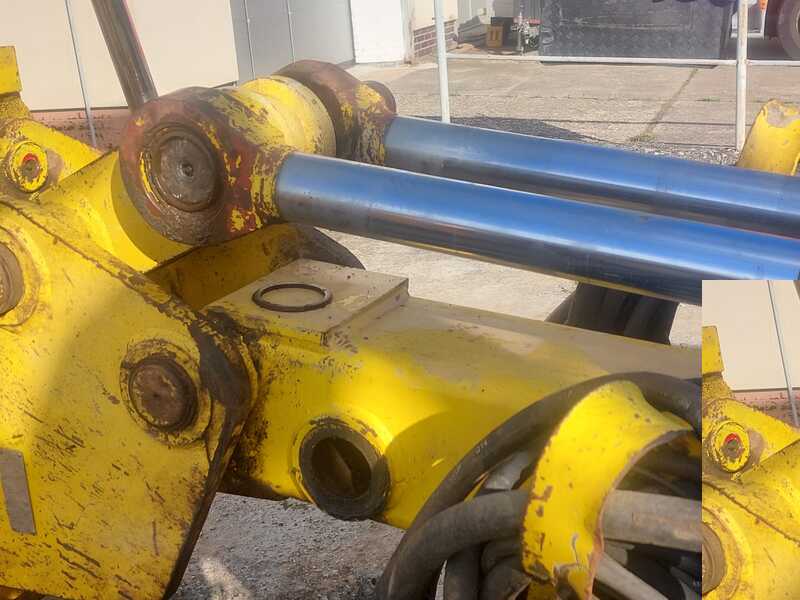

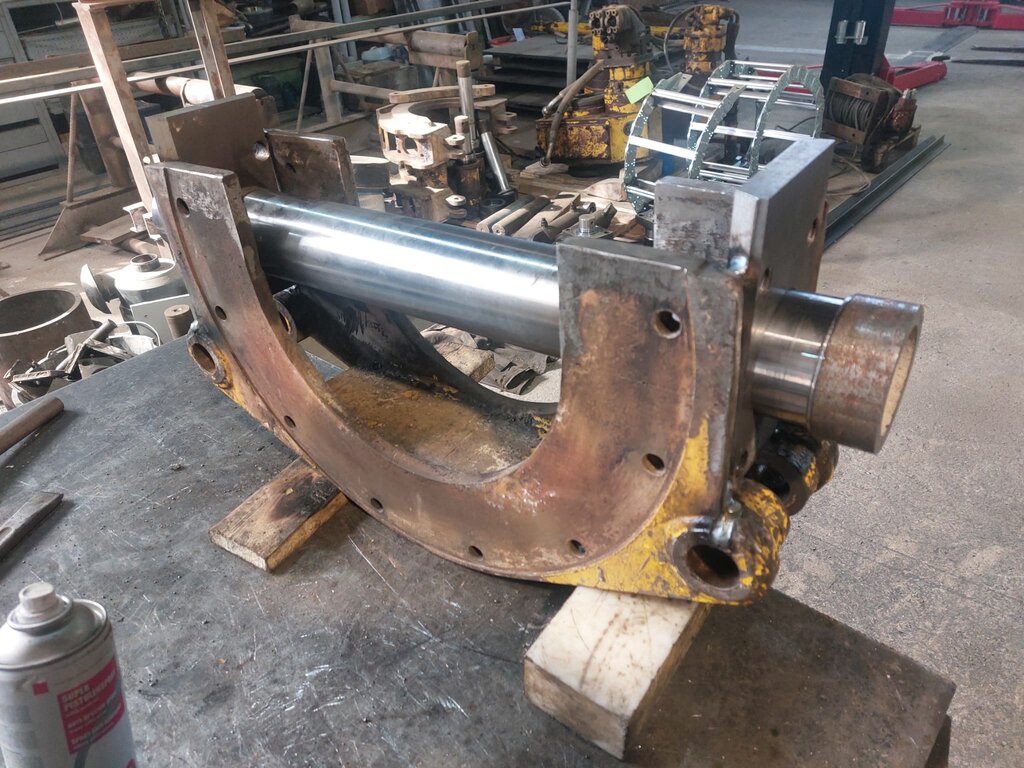

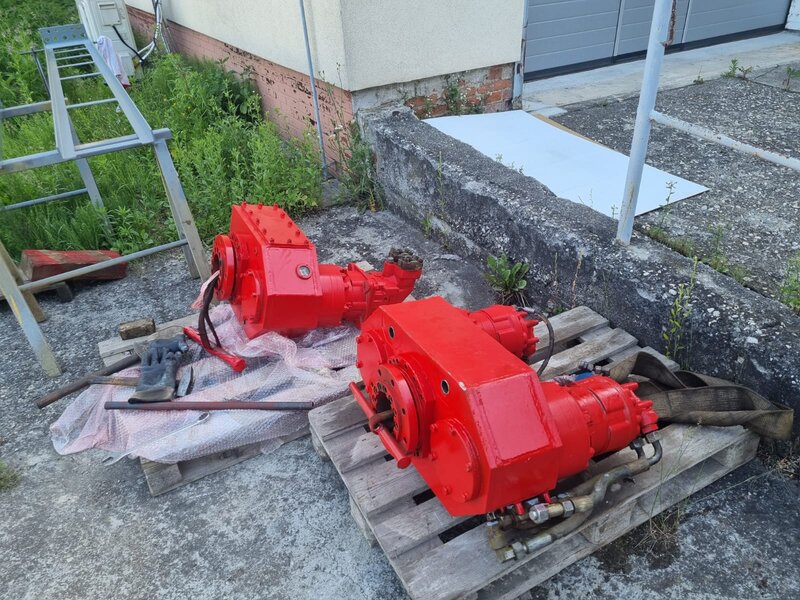

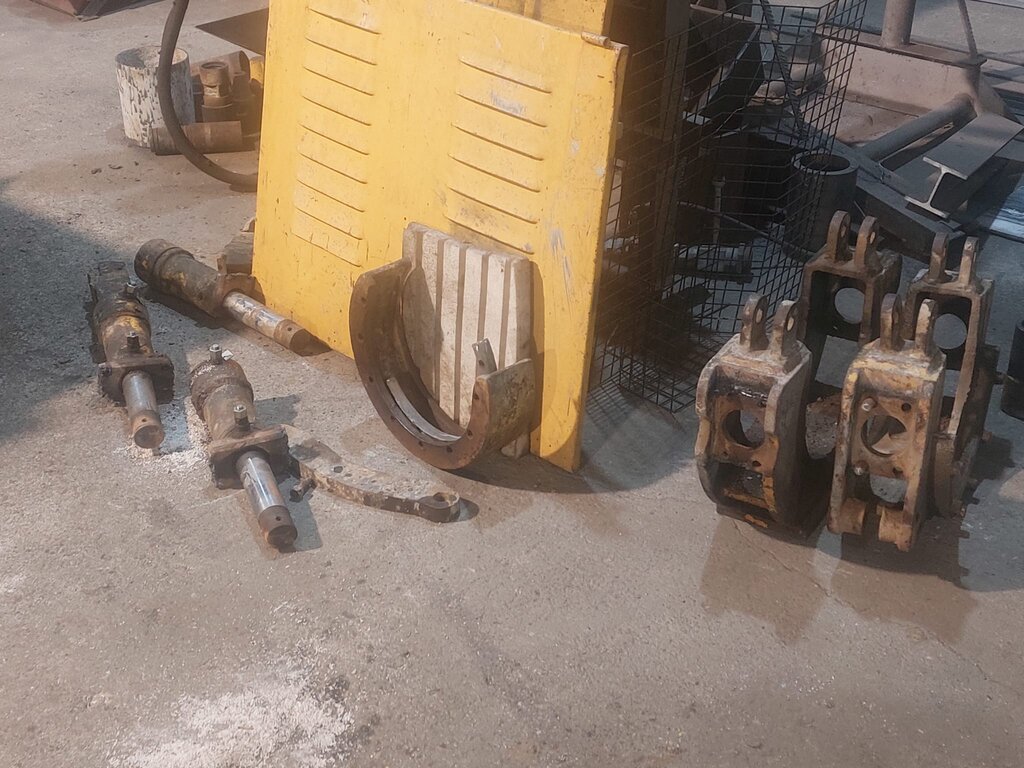

📸 Fotografie ukazují soupravu v původním stavu a následně po částečné opravě, jak probíhá příprava pro opětovné nasazení.
Tento projekt je důkazem, že Norab Group s.r.o. zvládá repas a modernizaci vrtné techniky na profesionální úrovni.

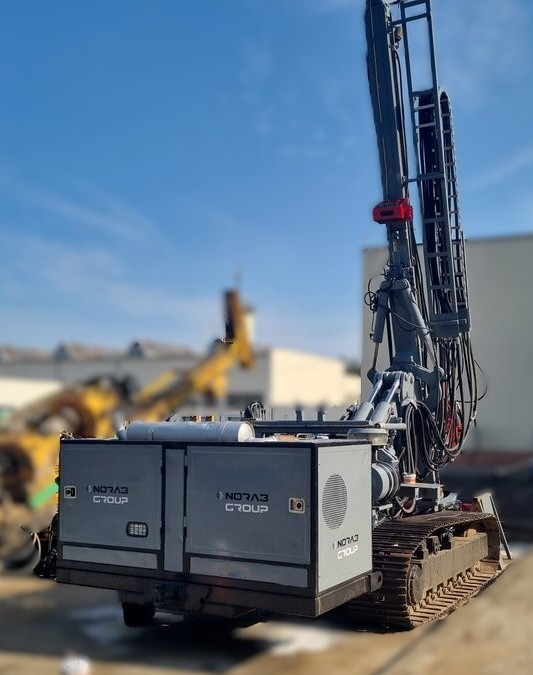

Kompletní repas vrtné soupravy HVS 6132. Podívejte se, jak jsme vlastními silami přivedli k životu soupravu, která by pro většinu firem znamenala jen hromadu šrotu. Díky našemu know-how, dílenskému vybavení a zkušenostem jsme ji přetvořili na plně funkční stroj připravený zpátky do provozu.
🔄 Na zařízení se stále pracuje. Tento článek průběžně aktualizujeme o další fáze opravy, modernizace a následné zprovoznění soupravy.

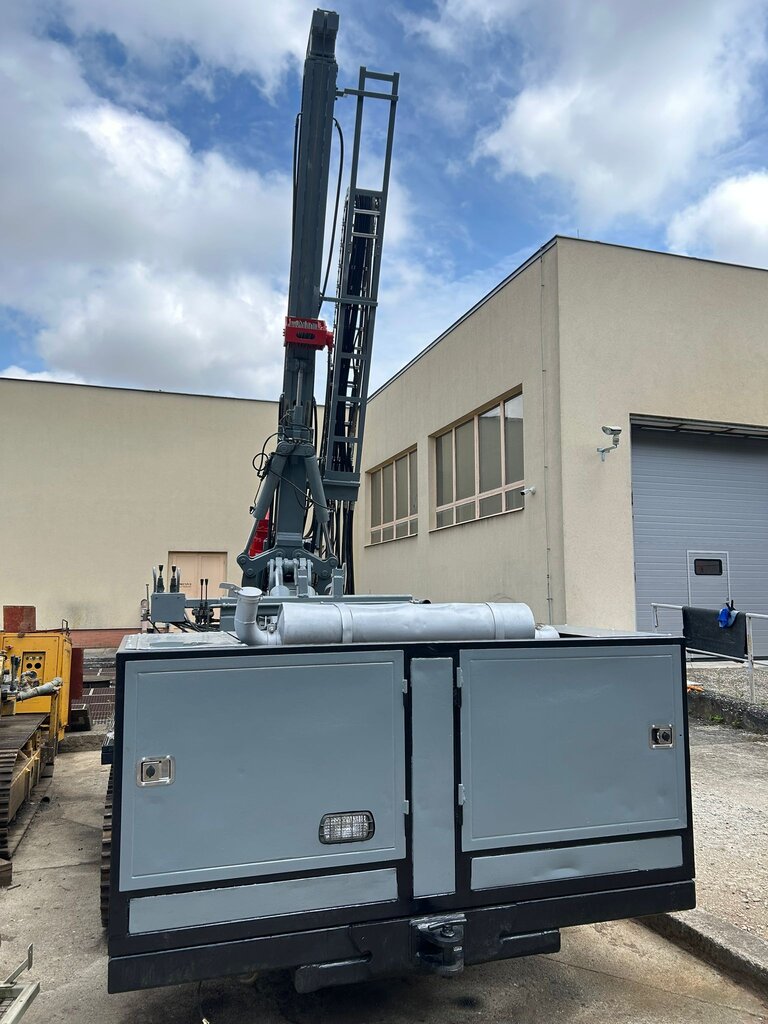

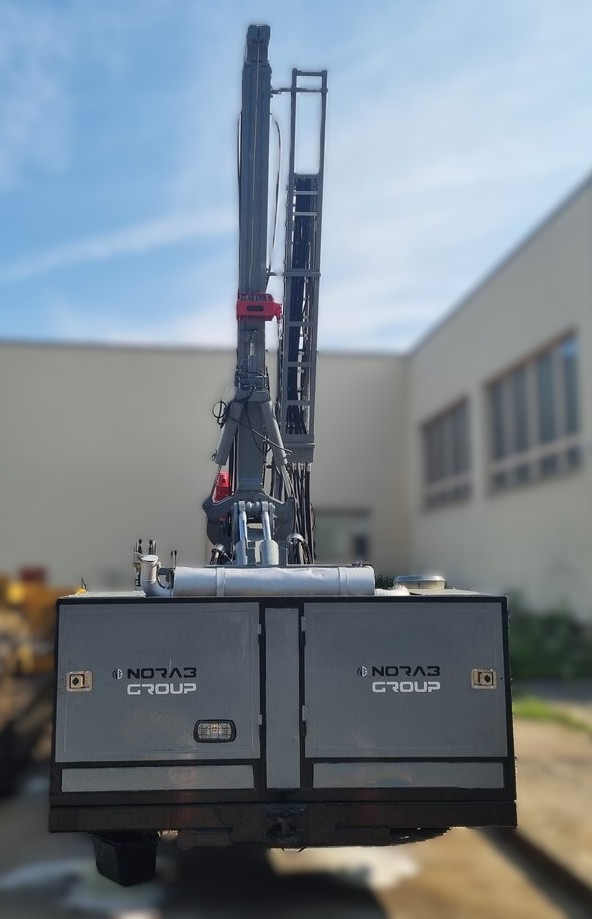

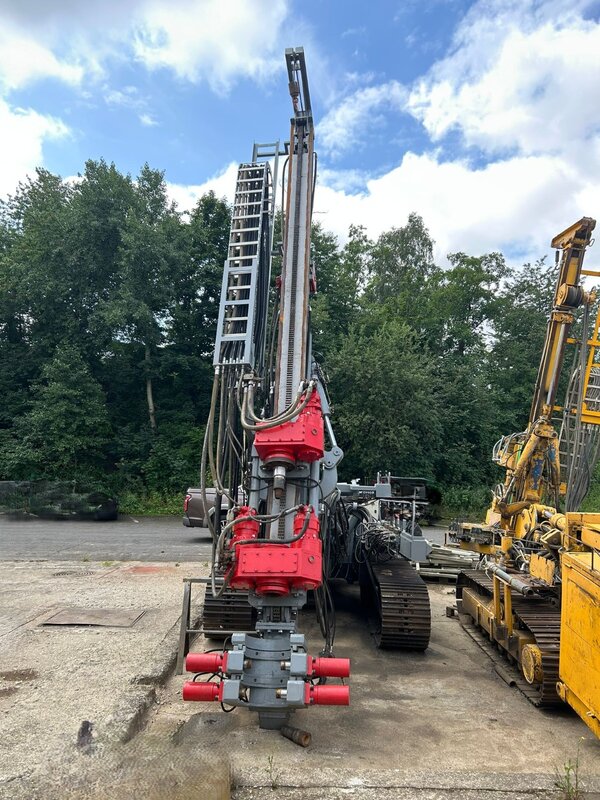

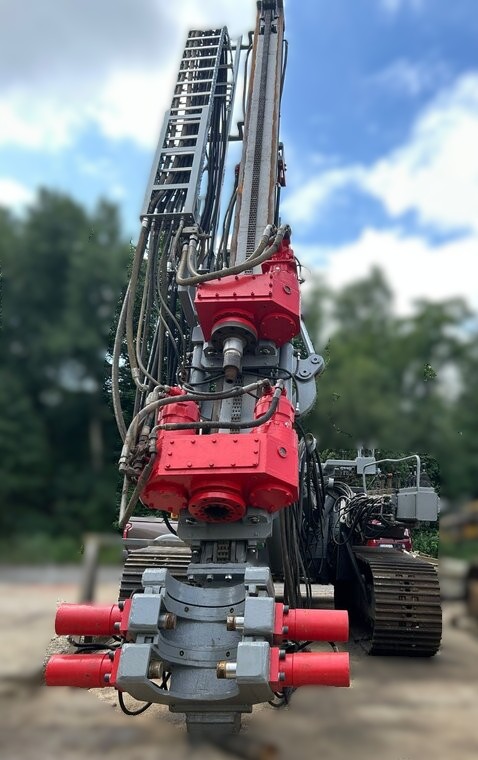

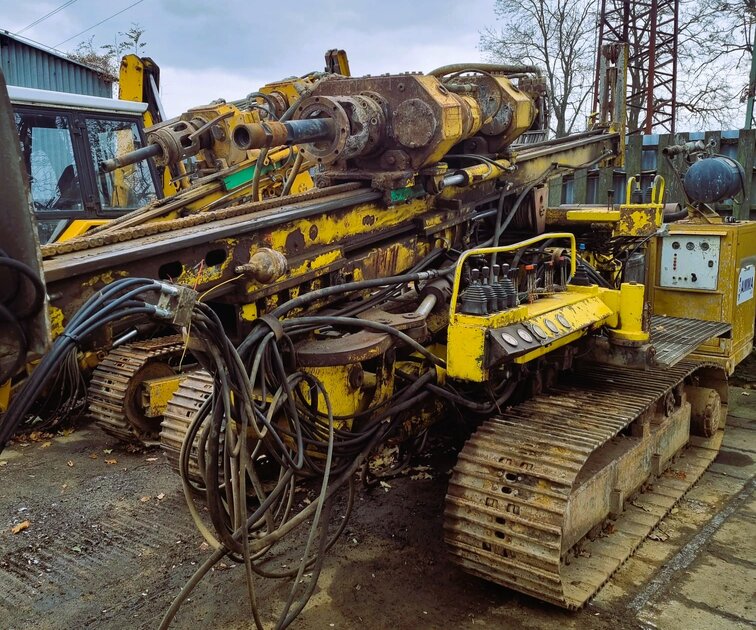

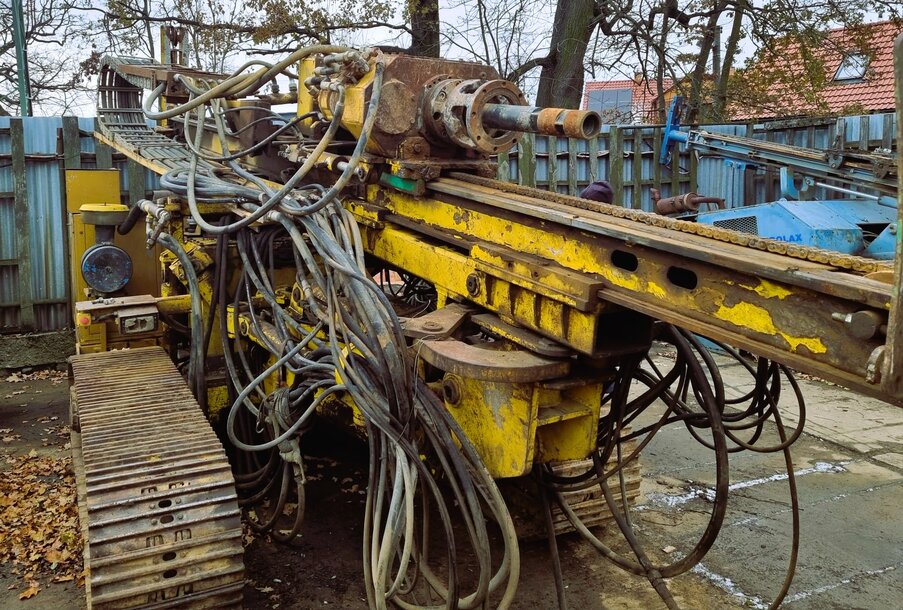

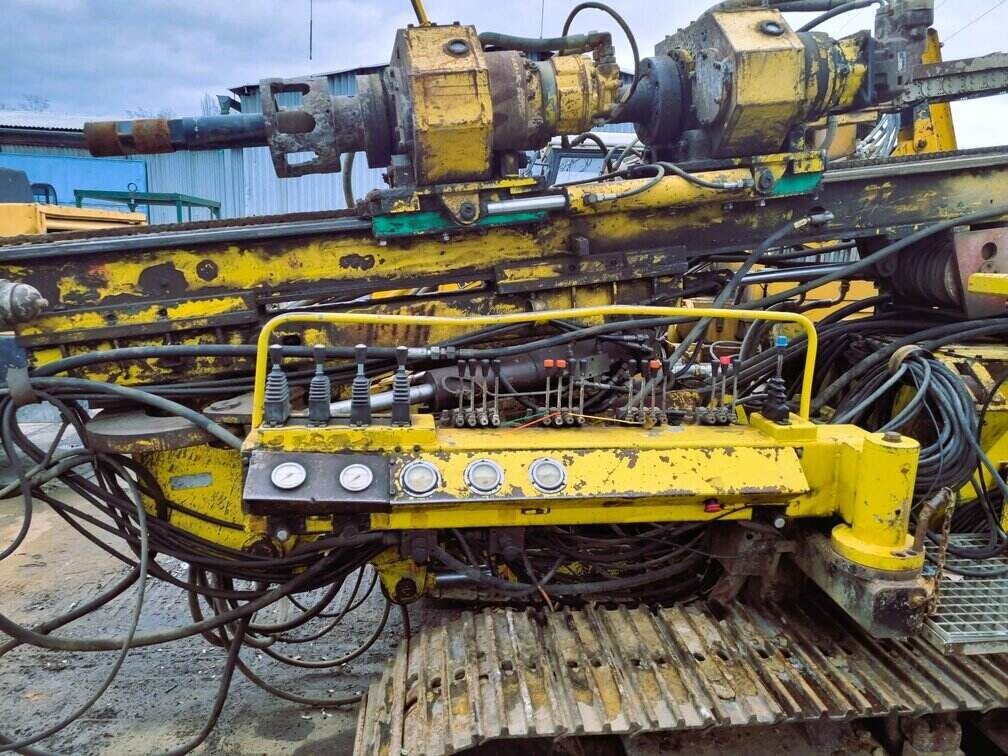

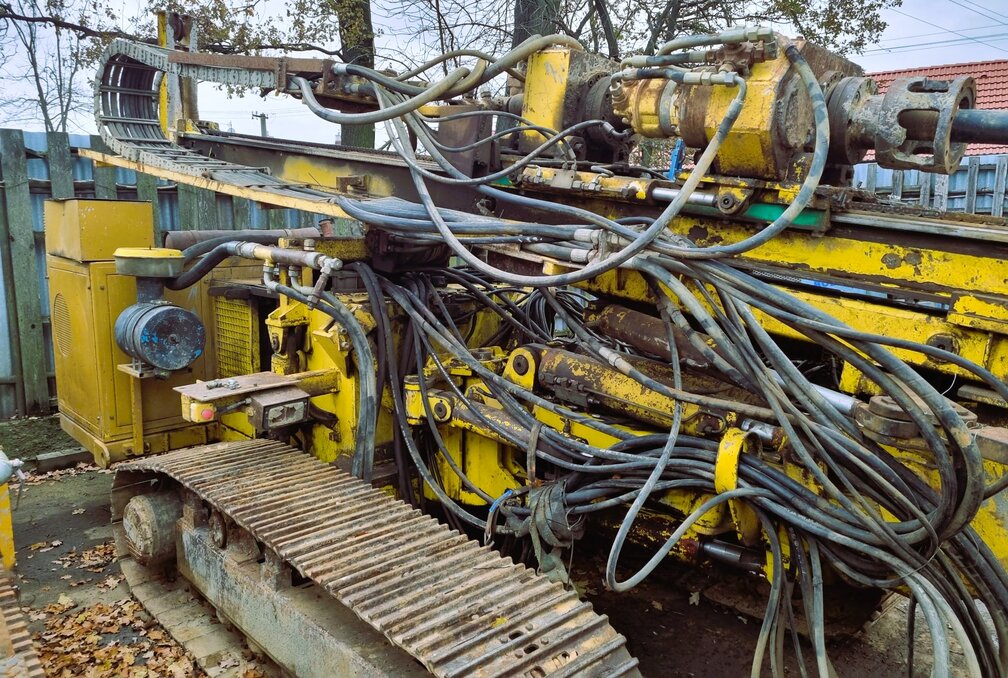

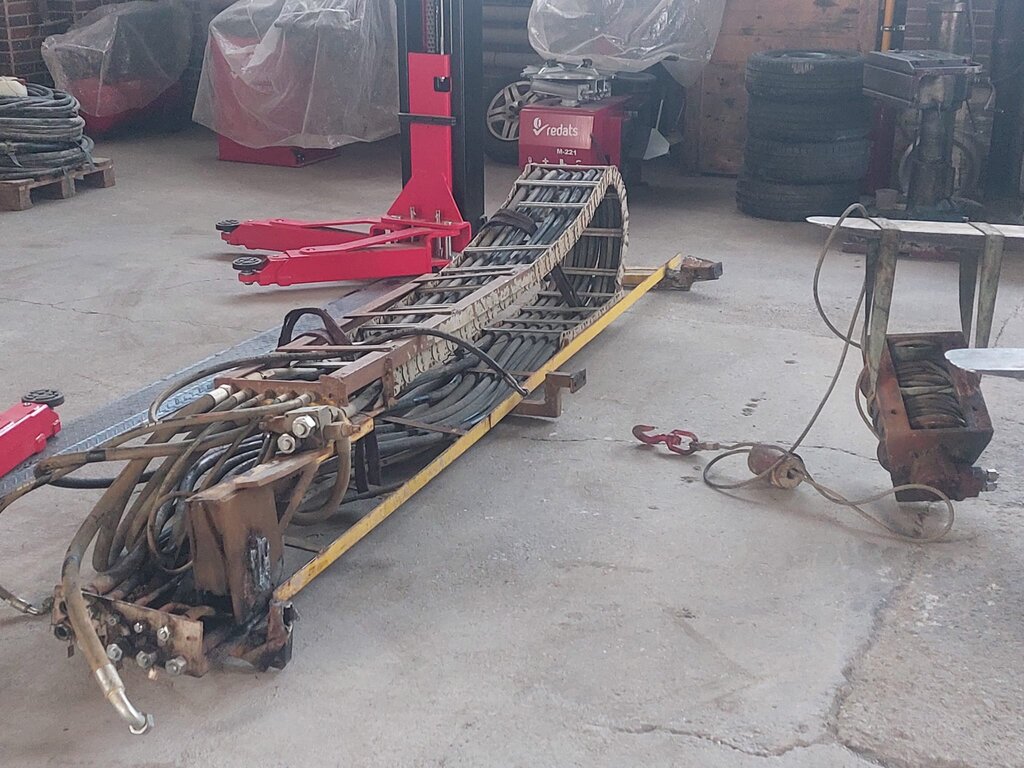

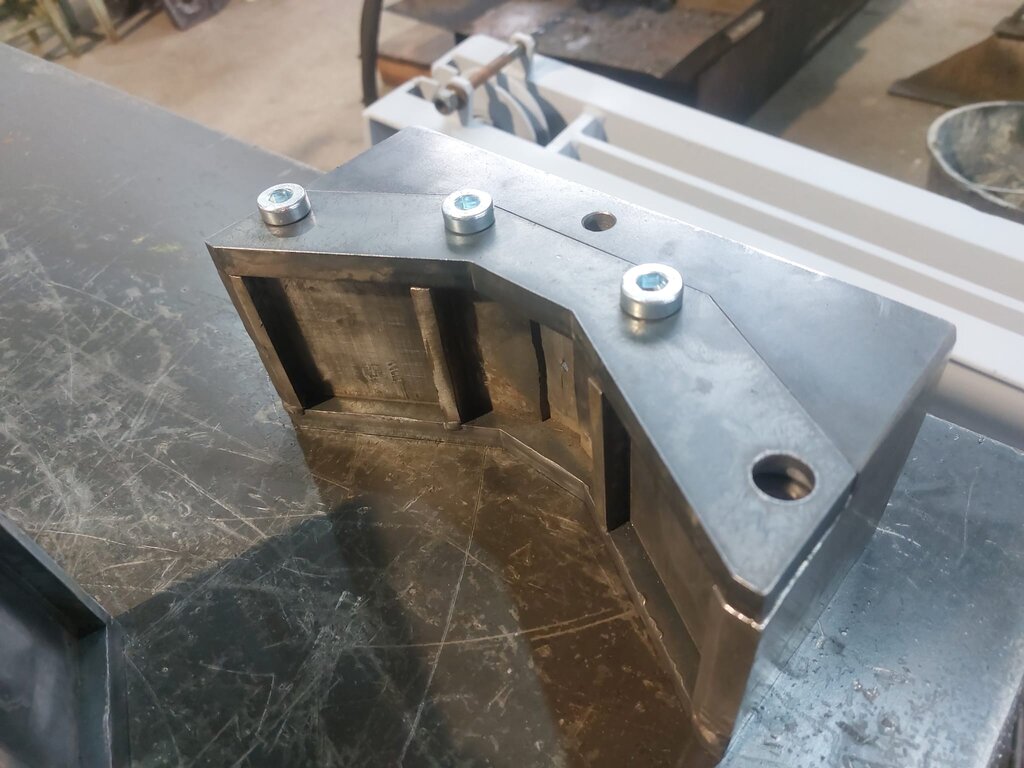

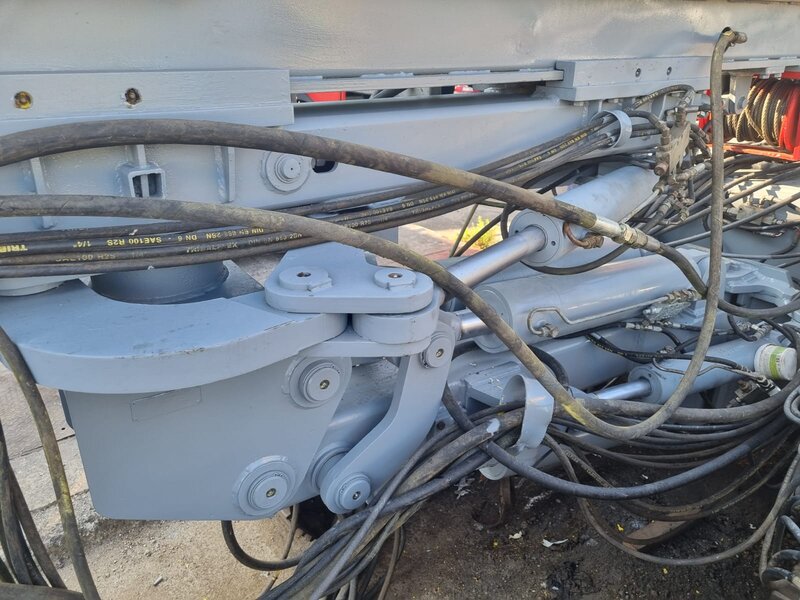

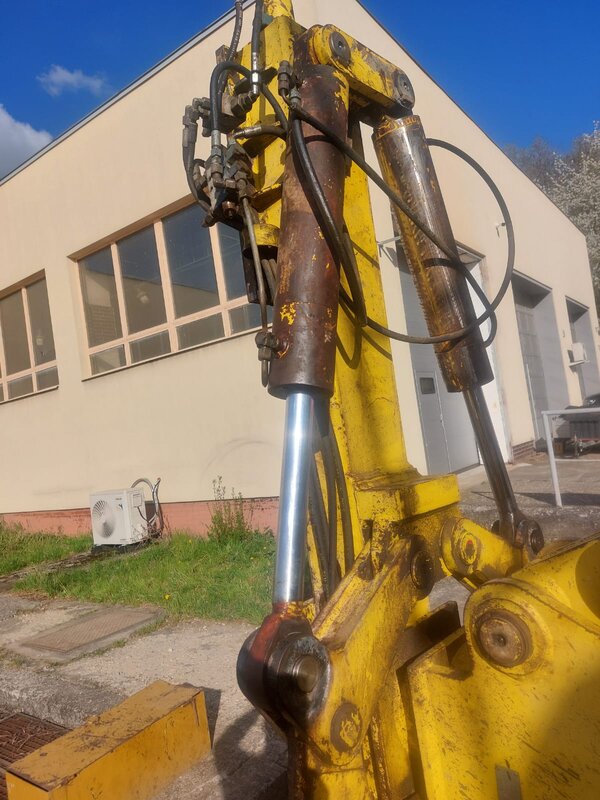

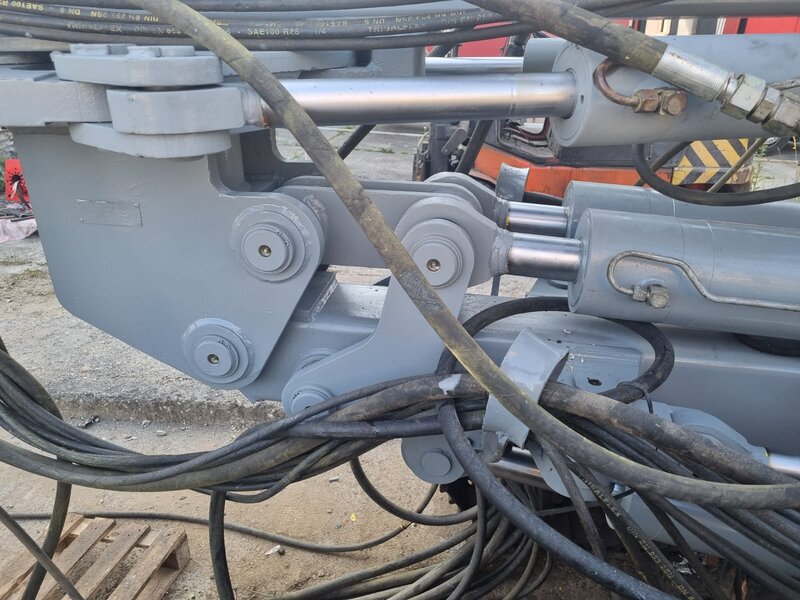

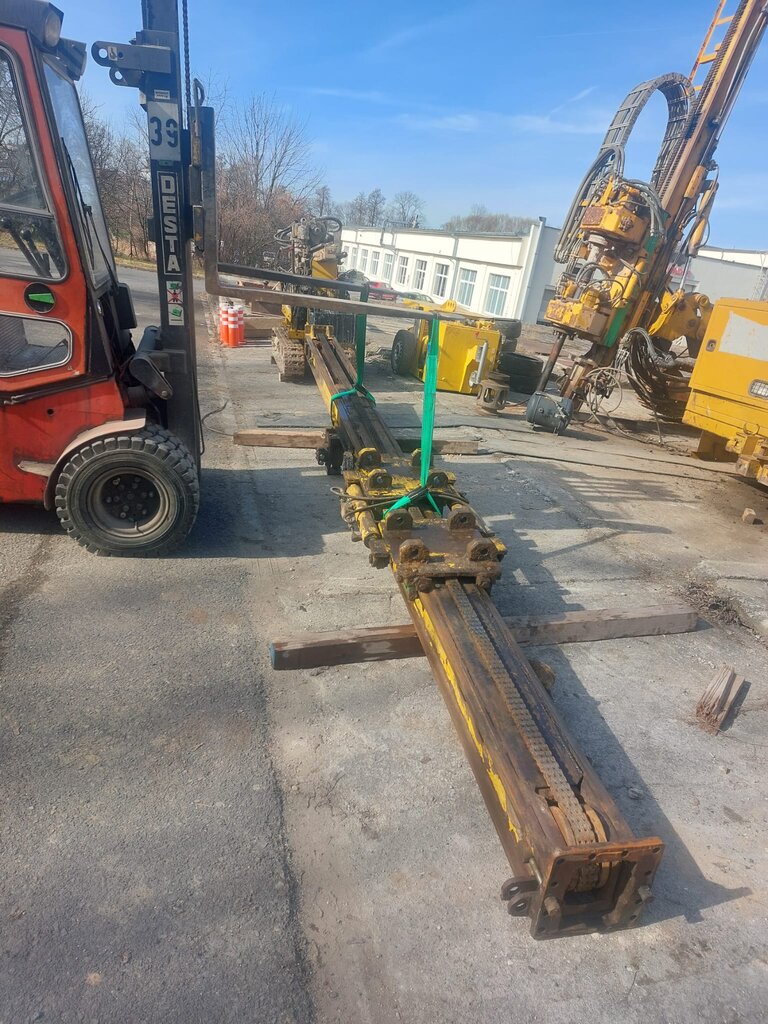

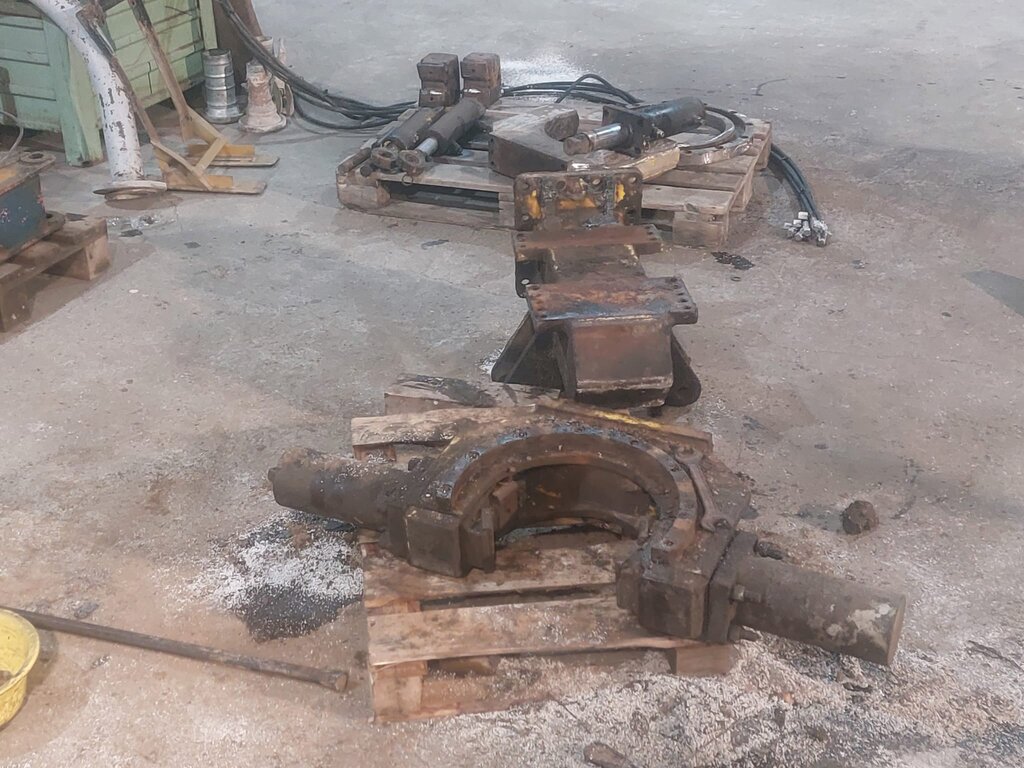

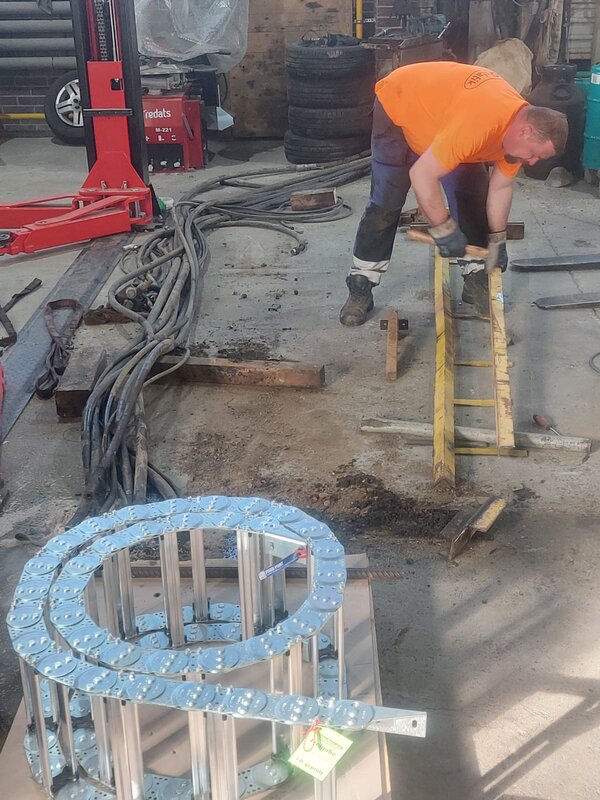

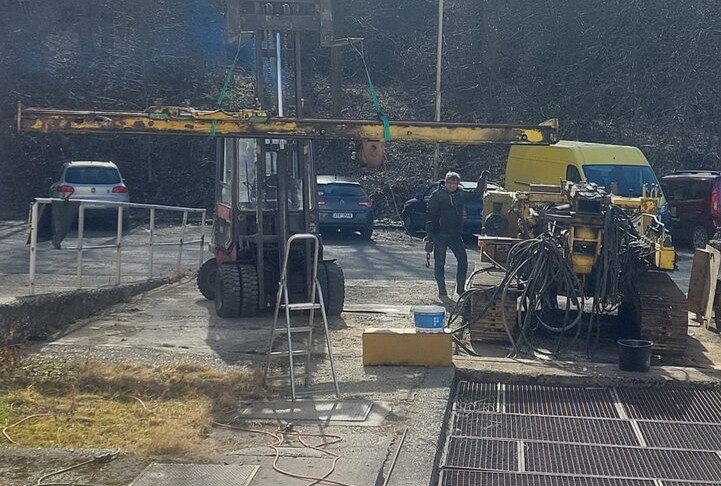

Pohled na vrtnou soupravu HVS 6132 v okamžiku, kdy jsme ji převzali do vlastnictví. Stroj byl ve stavu „na odpis“ – chyběla krytování, hydraulika byla ve špatném stavu, vedení kabeláže i hadic bylo chaotické, řídicí prvky znečištěné, poškozené nebo nefunkční. Téměř každý detail nesl známky dlouhodobé zanedbané údržby.Pohled na vrtnou soupravu HVS 6132 v okamžiku, kdy jsme ji převzali do vlastnictví. Stroj byl ve stavu „na odpis“ – chyběla krytování, hydraulika byla ve špatném stavu, vedení kabeláže i hadic bylo chaotické, řídicí prvky znečištěné, poškozené nebo nefunkční. Téměř každý detail nesl známky dlouhodobé zanedbané údržby.Detailní pohled na pravou boční stranu soupravy HVS 6132 v původním stavu. Výrazné znečištění rámu, nánosy oleje a špíny v místech hydraulických spojů. Kabeláž a hydraulické hadice vedeny chaoticky, bez fixace. Stroj vykazoval jasné známky dlouhodobého provozu bez údržby.Původní ovládací pult soupravy HVS 6132 před zahájením opravy. Tlačítka a páky byly opotřebované, některé nefunkční nebo chybějící. Ovládací prvky zanesené špínou a mastnotou, nepřehledné uspořádání znesnadňovalo obsluhu. Zjištěna nutnost kompletní revize elektroinstalace a přepojení funkcí.Zahájení rozebírání vrtné soupravy HVS 6132. Odstraněna horní část rámu a hydraulické kryty. Viditelný stav vnitřních komponent – silné znečištění, koroze, zanesené potrubí a rezavé spoje. Tato fáze odhalila rozsah poškození a potvrdila nutnost celkové repasace.Demontovaná lafeta vrtné soupravy HVS 6132 připravená k přepravě do dílny. Poškozené vedení, zanesené zuby a ohnuté části konstrukce vyžadovaly kompletní opravu a obnovu přesnosti posuvu. Použití vysokozdvižného vozíku ilustruje rozsah a hmotnost komponenty.Pohled na rozebranou část pravé strany soupravy – vedení lafety a příčníky posuvu. Všechny komponenty byly silně opotřebované, zkorodované a deformované. Prvním krokem před repasí bylo kompletní rozebrání, otryskání a identifikace všech vad k opravě nebo výměně.Rozebraný energetický řetěz soupravy před repasí. Ocelové segmenty byly deformované a znečištěné, vedení kabeláže silně opotřebované, některé části chyběly. Stav neumožňoval bezpečný provoz a bylo nutné celý řetěz znovu vystrojit a vyrovnat.Rozložené díly hlavice vrtné soupravy po demontáži. Viditelné jsou pístnice, segmenty čelistí a středová část. Všechny komponenty byly v různém stupni opotřebení, řada z nich vykazovala vůle, zatečení nebo zapečené nečistoty. Před repasí bylo nutné kompletní rozebrání a diagnostika každého prvkuDetail z dílny během opravy hlavice. Technik provádí očištění těla komponenty pomocí úhlové brusky. Povrch byl zanesený zbytky hydraulického oleje, rzí a nečistotami – důkladná příprava byla nezbytná před dalšími úpravami a montáží.Detailní pohled na původní stav hydraulických válců lafety – jasně patrná koroze čepových spojů a výrazné opotřebení těsnicích ploch. Viditelné netěsnosti indikují únik oleje a nutnost kompletní renovace včetně přetěsnění, broušení pístnic a kontroly uložení.Záběr na svislé hydraulické válce pro zdvih lafety vrtné soupravy – silně korodované pláště, netěsnosti a povrchová degradace pístnic. V tomto stavu zcela nevhodné k provozu, před renovací bylo nutné provést demontáž, defektoskopii a kompletní generální opravu.Demontáž původního ocelového vedení kabelového řetězu – deformovaný a korodovaný díl byl již nepoužitelný a musel být nahrazen nově vyrobenou, rozměrově přesnou variantou. V popředí je patrný nový kabelový řetěz připravený k instalaci.Předmontáž válcové části čelistového závěsu – původní těleso po očištění a obroušení, s nově osazenou chromovanou pístnicí. V pozadí jsou patrné další repasované díly stroje připravené k montáži.Nově zhotovená čelist svěrné jednotky – kompletně přepracovaná součást s důrazem na tuhost a přesnost. Původní odlitky byly nahrazeny ocelovým svařencem s opracovanými dosedacími plochami a montážními závity.Kompletní repas lafety vrtné soupravy HVS 6132 – nově osazené vedení s lineárními ložisky a repasovaný hydraulický válec pojezdové jednotky. Byly eliminovány původní vůle úpravou vodítek a zajištěním precizního dosednutí všech komponent.Kompletně nové čelisti pro uchycení vrtné kolony soupravy HVS 6132 – zásadní prvek zajišťující přesnost vrtání a bezpečný provoz. Součástí repase je i výroba nových hydraulických válců, vedení i ložisek. Celek je proveden jako nový kus s ohledem na funkční spolehlivost.Kompletně repasovaná kinematika lafety vrtné soupravy HVS 6132. Vyměněny byly všechny čepy, pouzdra a hydraulické válce, pečlivě opraveny čepové spoje i nosné části. Systém zajišťuje přesné a tuhé vedení lafety během vrtání a posunu – klíčové pro stabilitu stroje při práci.Detailní pohled na repasovanou část kinematiky lafety, včetně nových hydraulických válců a přepracovaných čepových spojů. Oprava zahrnovala nejen výměnu mechanických komponentů, ale také nové vedení hydraulických hadic a opravu konzol. Výsledkem je maximální funkčnost a bezpečný provoz při zatížení během vrtání.Kompletně repasované vrtné hlavy po generální opravě – provedena výměna všech ložisek, pouzder a těsnění. Zásah zajistil plnou mechanickou i hydraulickou spolehlivost, nezbytnou pro správnou funkci při vysokém zatížení během vrtacích prací. Povrchová úprava chrání komponenty před korozí a zjednodušuje následnou údržbu.Celkový pohled na repasovanou vrtnou soupravu HVS 6132 při finalizaci montáže – viditelné jsou nově osazené čelisti, hydraulické válce, repasovaná lafeta a dvojice kompletně generálkovaných vrtných hlav. V pozadí je vrtná souprava Hütte s obdobnou duplex technologií – připravovaná na další fázi oprav.Vrtná souprava HVS 6132 v pokročilé fázi generální opravy. Souprava má již kompletně repasovanou lafetu, nové funkční části kinematiky a osazené vrtné hlavy. Zásadní části opravy však stále zbývají: zejména kompletní výměna všech hydraulických hadic, jejich správné uložení a uchycení, instalace elektroinstalace a výroba nové kapotáže.
