Na Havlíčkově nábřeží v Ostravě realizujeme tryskovou injektáž pod základovou deskou stávajícího železobetonového skeletu. Objekt se po několika letech dokončuje a zároveň rozšiřuje o nástavbu.
Geologické podmínky v místě založení nejsou homogenní. Vedle únosnějších fluviálních písků a štěrků se pod základovou deskou nacházejí také náplavové hlíny s výrazně nižší únosností.

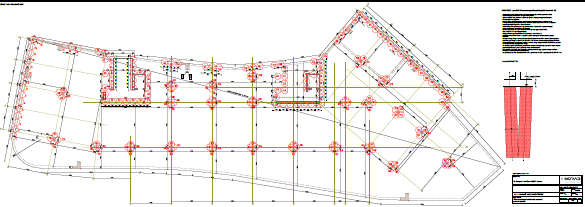

Proto bylo navrženo zesílení založení pomocí pilířů tryskové injektáže. Jejich úkolem je podchytit základovou desku a přenést zatížení stávajících konstrukcí do hlubších a únosnějších vrstev podloží.
Projekt počítá s pilíři TI o délce přibližně 5,0 m a cílovém průměru 900 mm.

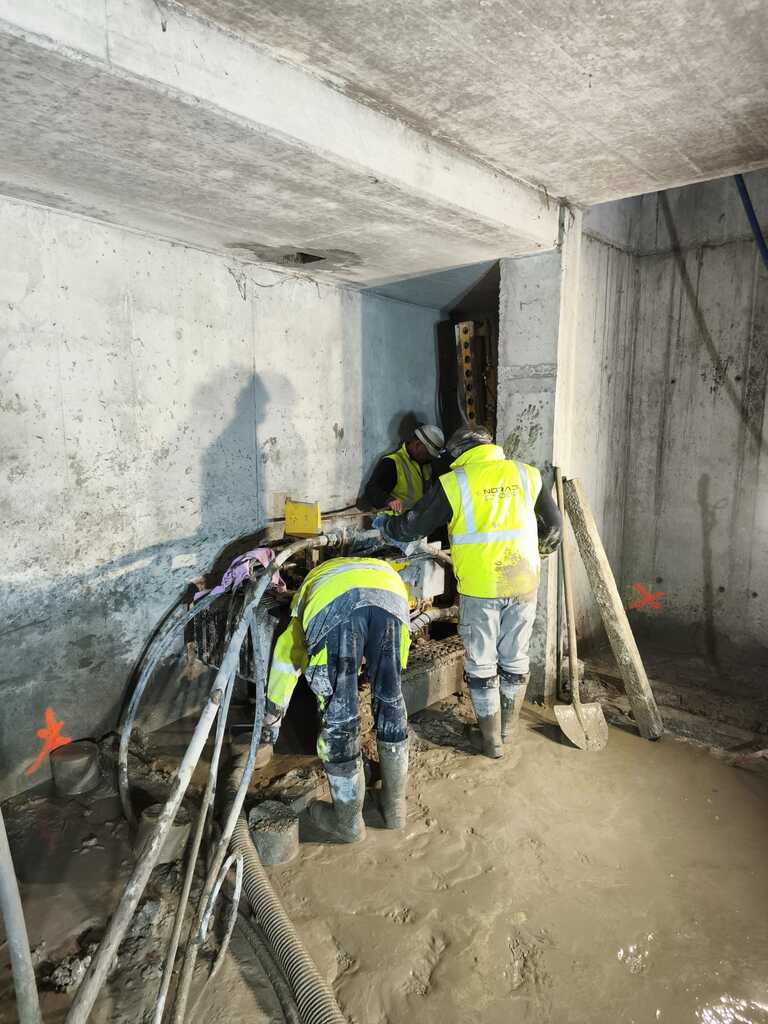

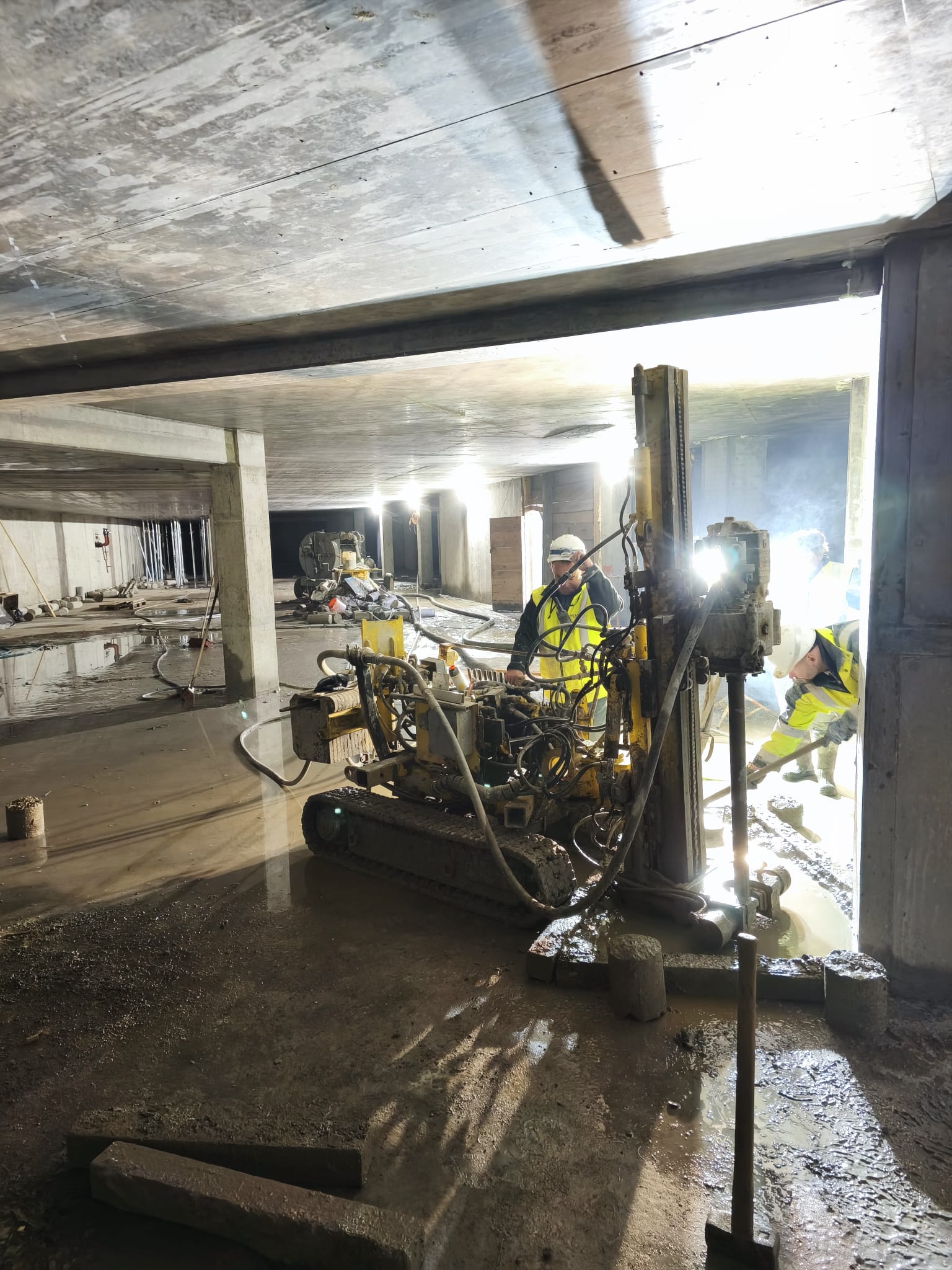

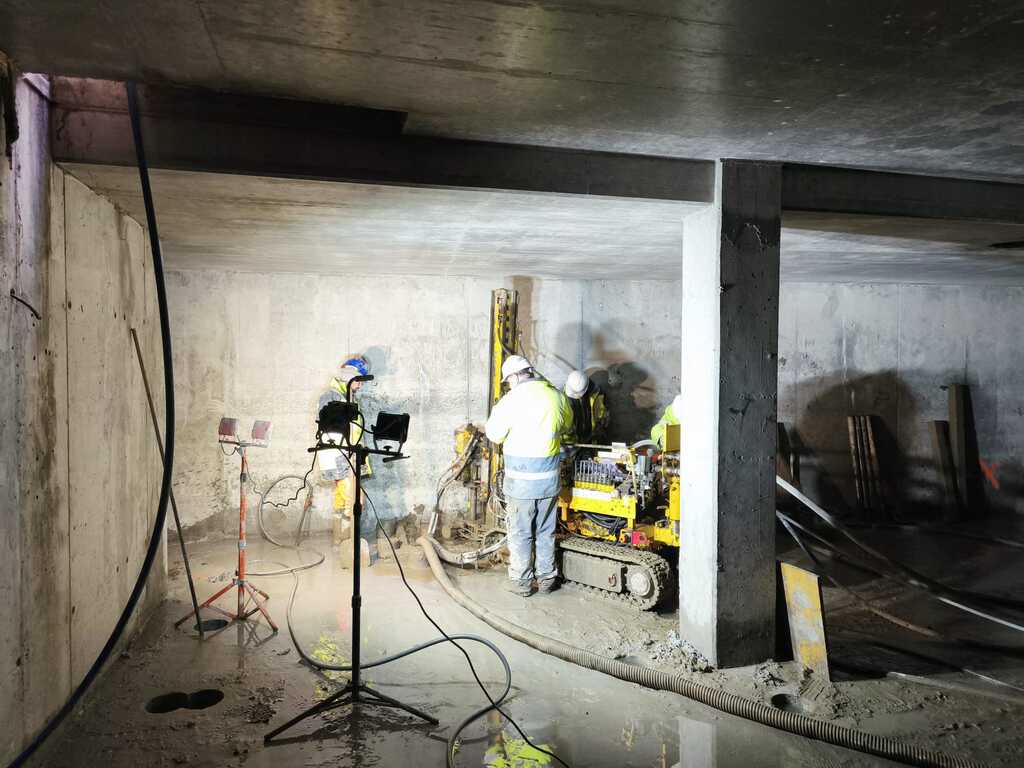

Hlavním specifikem této realizace je pracovní prostor. Trysková injektáž se provádí ze stávající podlahy 1. PP, tedy uvnitř hotového železobetonového skeletu.

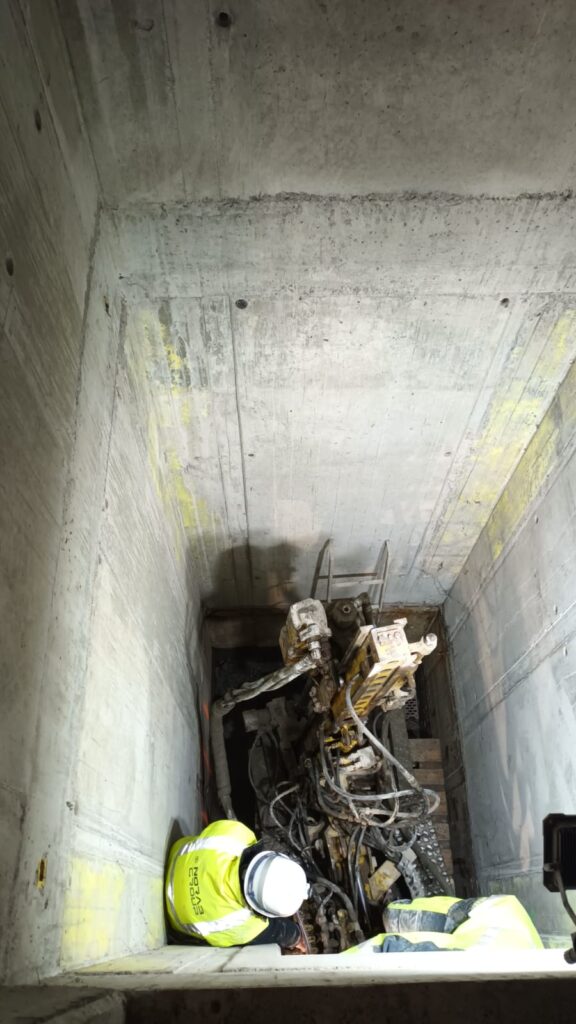

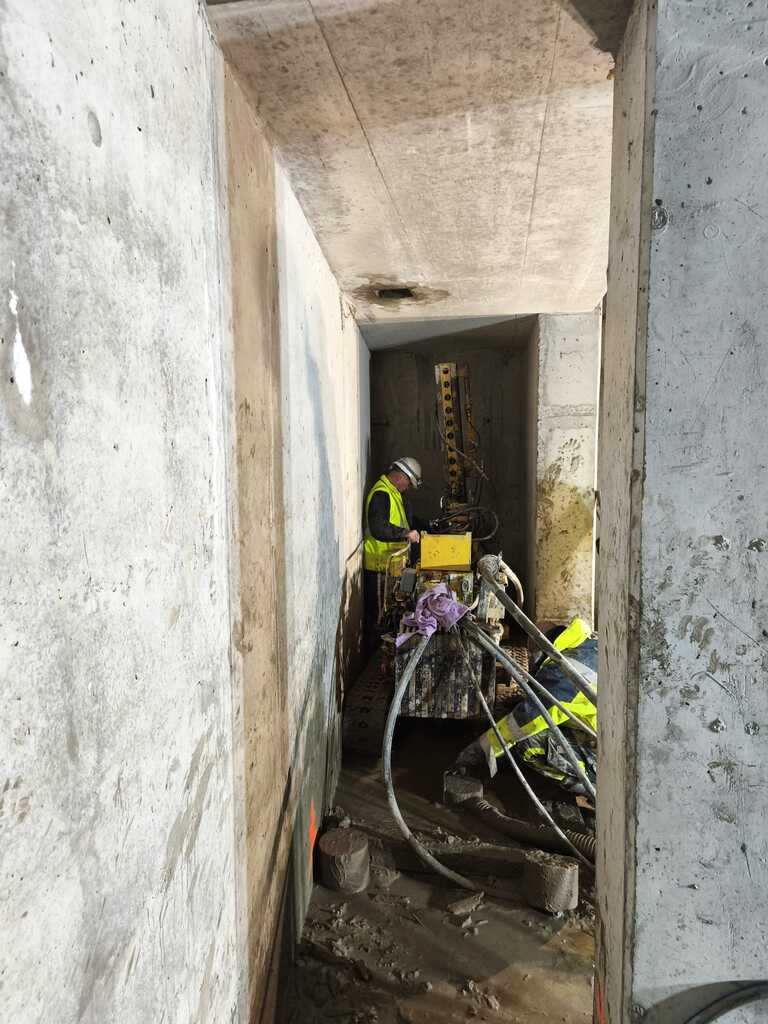

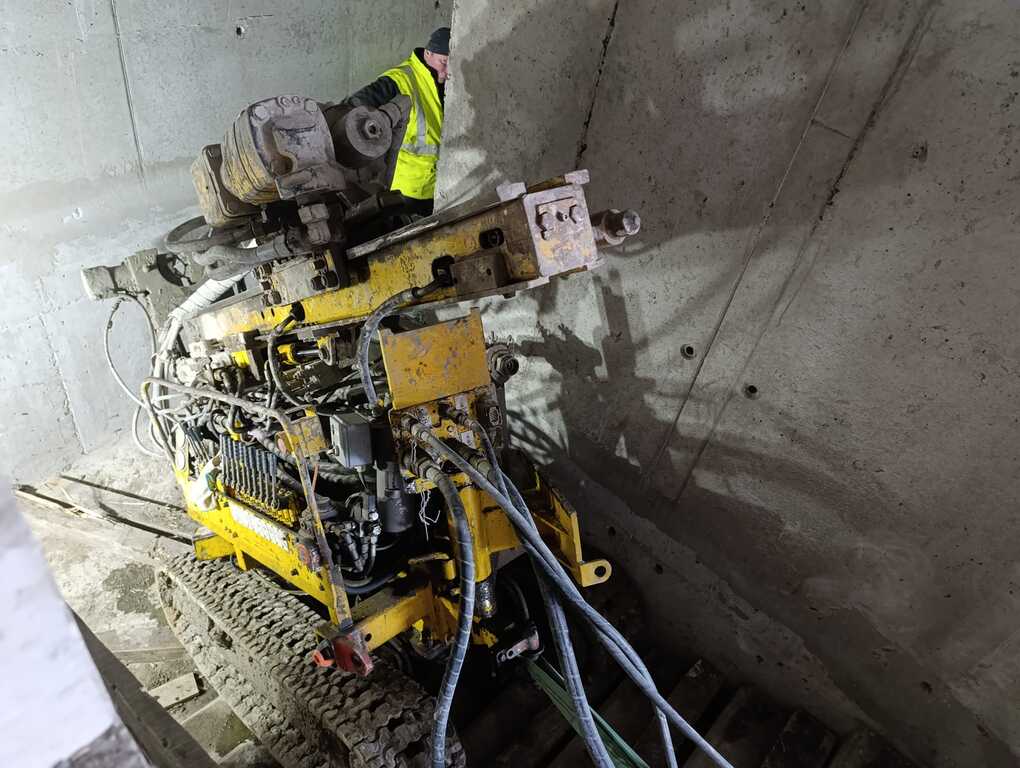

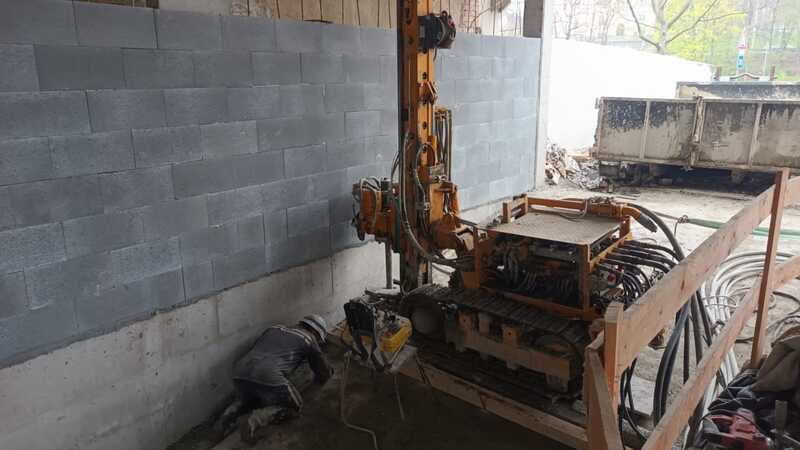

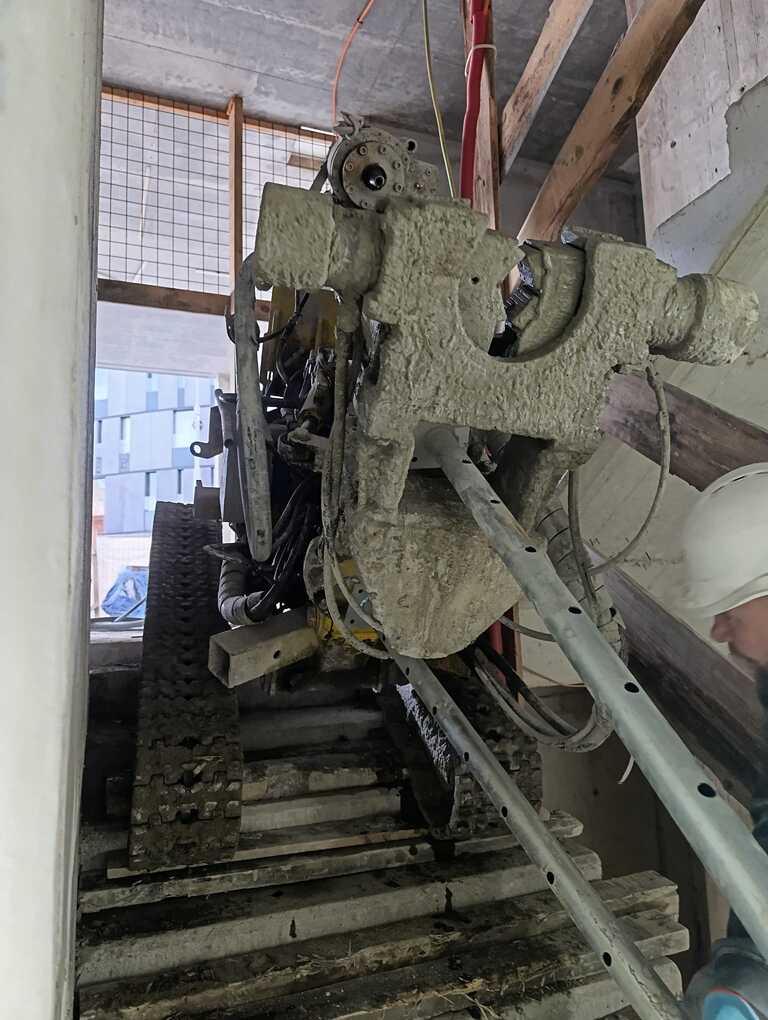

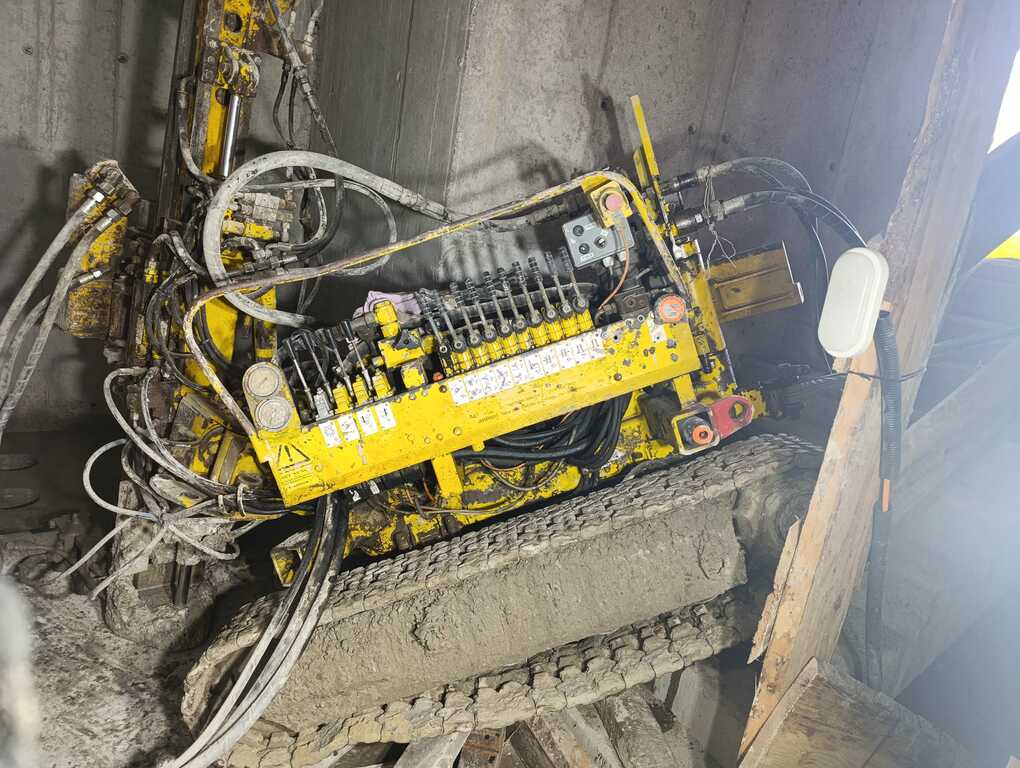

Vrtná souprava se musí pohybovat mezi sloupy, stěnami, schodišťovými jádry a pod nízkými stropy. Pro tyto podmínky jsme nasadili kompaktní vrtnou soupravu Klemm KR 500.1.
Samotná technologie tak není jedinou výzvou. Neméně důležitá je manipulace se strojem, jeho bezpečné ustavení a přesun mezi jednotlivými vrty.
Na stavbě používáme jednofázovou technologii R1. Při řízeném vytahování vrtné kolony dochází k rozrušení zeminy vysokotlakým paprskem a k jejímu promísení s cementovou injekční směsí.
Výchozí technologické parametry jsou:
Konečné parametry se upravují podle skutečných geologických podmínek a průběhu realizace.
U tryskové injektáže je nutné průběžně kontrolovat kvalitu provádění. Sleduje se poloha návrtu, sklon vrtu, dosažená hloubka i parametry injekční směsi.
Součástí kontroly jsou také zkušební vzorky cementové směsi. Požadovaná pevnost je minimálně 15 MPa po 28 dnech.
V neposlední řadě je třeba sledovat množství zpětné suspenze a její bezpečné odvádění. Právě v uzavřeném prostoru podzemního podlaží jde o důležitou součást celé technologie.
Trysková injektáž umožňuje zesílit založení bez rozsáhlého odkopávání základové desky. Jakkoli jde o zavedenou technologii, v podobných podmínkách rozhoduje nejen správné nastavení parametrů, ale také organizace prací a logistika na stavbě.
Na Biskupské v Ostravě tak neřešíme pouze to, co se děje několik metrů pod základovou deskou. Kupodivu stejně důležité je i to, zda se vrtná souprava vůbec dostane na místo.
